TUC-2000S超聲波熱量表

體積：170×180×56mm

TUC-2000S工業型分體式超聲波熱量表-主要特點:

測量范圍大 選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000mm 管道流量的測量

測量內容豐富 中文顯示瞬時熱流量、瞬時流量、流速、累積熱量、累積流等量

可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高

強大的記憶功能 自動記憶前128日、前64月、前五年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出

定時打印輸出功能 22項可編程定時打印內容，實現了數據自動定時打印輸出或自動記錄

可編程定量控制器 具有一個可編程內置的定量控制器，可以使用外部輸入信號或MODBUS指令啟動

TUC-2000S工業型分體式超聲波熱量表基本參數:


可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-1(小型)	TUC-2000SNB1	DN15-100mm	-30℃～90℃	±2%
	TM-1(中型)	TUC-2000SNB2	DN50-700mm
	TL-1(大型)	TUC-2000SNB3	DN300-6000mm
高溫外夾式	THS-1(小型)	TUC-2000SNB4	DN15-100mm	-30℃～160℃
	THM-1(中型)	TUC-2000SNB5	DN300-700mm
插　入　式	TC-1(標準插入)	TUC-2000SNC1	DN80-6000mm	-40℃～160℃
	TLC-2(加長插入)	TUC-2000SNC2

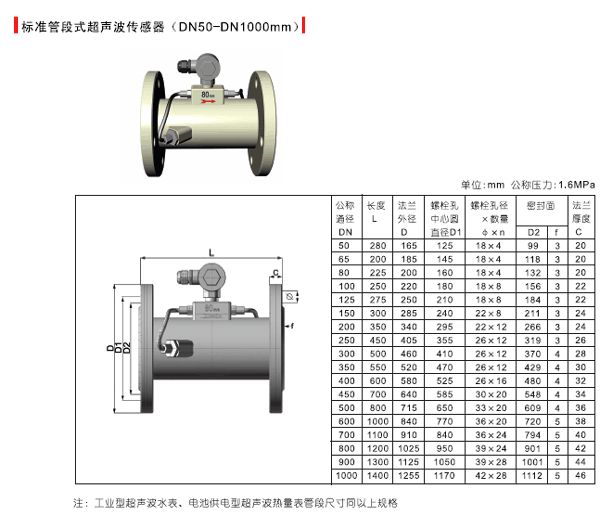

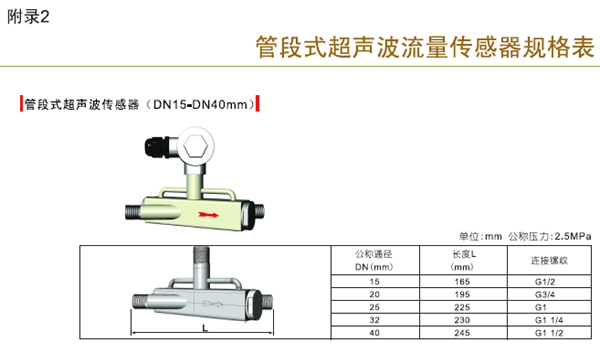

標準管段式	標準管段式	TUC-2000SNG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	±0.5%
電　　源	一次表DC8-36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 )
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議





TUC-2000S工業型分體式超聲波熱量表測量組成圖:

分體式超聲波熱量表=分體式超聲波流量計+PT100三線制鉑電阻

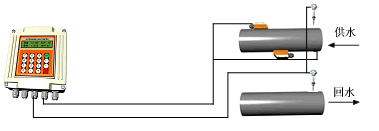

選 擇 的 主 機	壁掛型 TUC-2000SB 用于掛墻安裝 尺寸：170×180×56mm	外夾式熱量測量圖

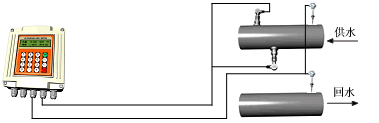

	盤裝型 TUC-2000SS 用于儀表盤安裝 尺寸：84×168mm	插入式熱量測量圖

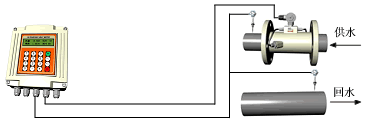

	壁掛型 TUC-2000SD 防爆等級DⅡBT4 尺寸：285×265×90mm	管段式熱量測量圖

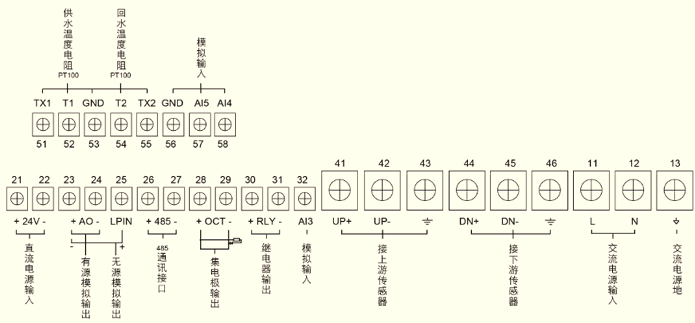

最新接線圖：
